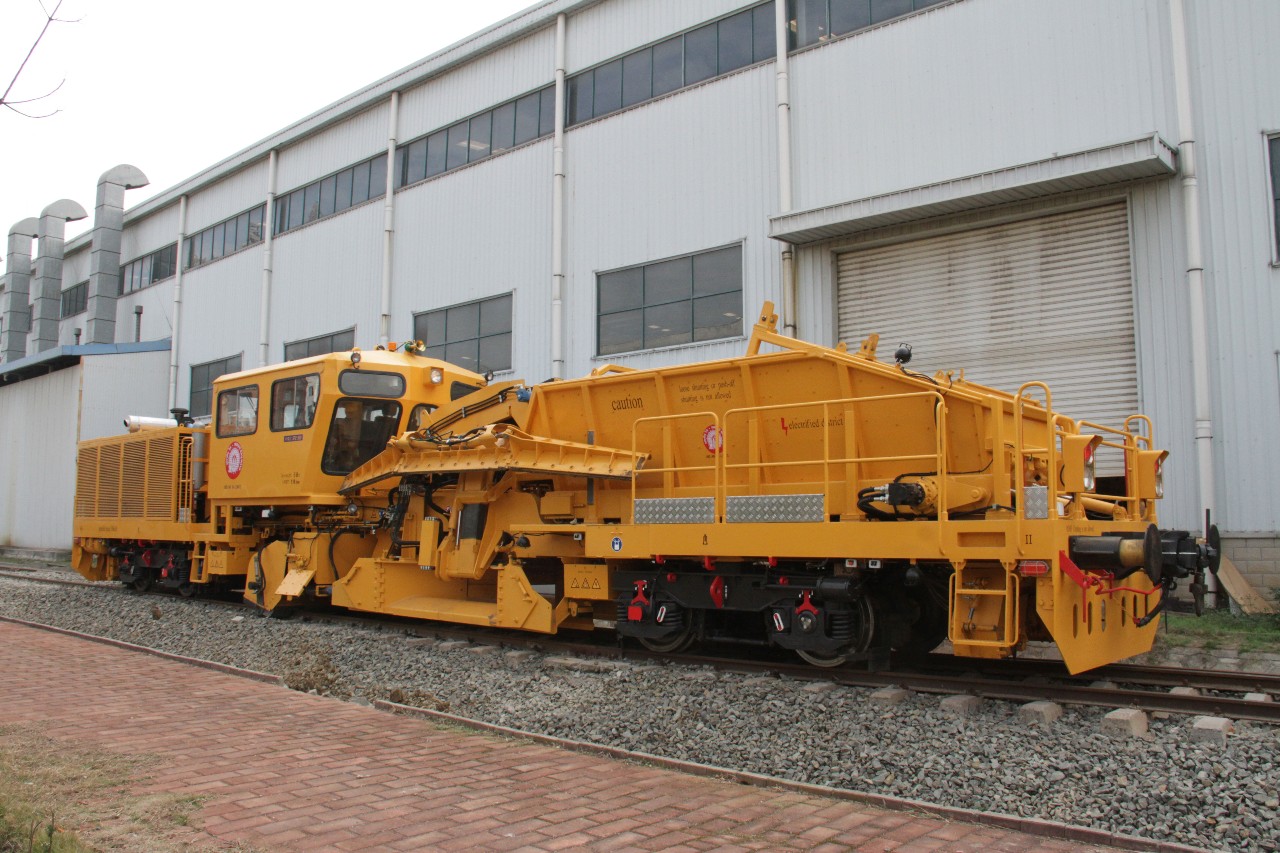

  • 產品名稱： SPZ-270系列配砟整形車
  • 產品型號：
  • 發布時間： 2019-11-22
  • 專利號：
  • 產品簡介：
  • 瀏覽次數：

SPZ-270 型配砟整形車是鐵路新線建設、線路大修和維修機械化施工作業中主要的配套機械之一，具有對道床進行配砟、整形和清掃軌枕面等作用。

該車通常與抄平起撥道搗固車、動力穩定車一起組成線路維修機組，或與清篩機、抄平起撥道搗固車、動力穩定車一起組成線路大修機組，其中配砟整形車或作業于清篩機與搗固車之間，或在搗固車之后，并于最后將道床整理成形，同時將散落在軌枕或扣件上的道砟清掃干凈。

SPZ-270 型配砟整形車是集機、電、液、氣于一體的自行式線路機械，采用液力+液壓傳動，其主要結構包括動力傳動系統、主車架、車鉤緩沖裝置、駕駛室、轉向架、制動系統、電氣系統、液壓系統、氣動系統、中犁、側犁、枕面清掃裝置、垂直清掃裝置、儲砟斗等組成。



SPZ-270 型配砟整形車的工作裝置由中犁、側犁、枕面清掃裝置、垂直清掃裝置、儲砟斗等組成，其工作原理就是由中犁和側犁完成道床的配砟及整形作業，使作業后的道床布砟均勻，并按線路的技術要求使道床斷面成形。清掃裝置將作業過程中殘留于軌枕上的道砟清掃干凈，通過橫向輸送帶拋向邊坡；垂直清掃器用于將軌側和扣件處的道砟掃入軌枕盒。



**主要技術參數**   1. **作業性能參數**     - 最大配作寬度: 3800mm     - 最大整形寬度: 7200mm     - 最大清掃寬度: 2700mm     - 整形道床邊坡: 可調     - 作業速度: 0~12km/h     - 作業最小曲線半徑: 176m   2. **整車技術參數**     - 發動機型號: QSNT-C360S30 (269kw/2100rpm)     - 最高自運行速度: 80km/h     - 最高連掛運行速度: 100km/h     - 通過最小曲線半徑: 150m     - 通過最大坡度: 30‰     - 輪徑: 864mm (全磨耗: 824mm)

?
